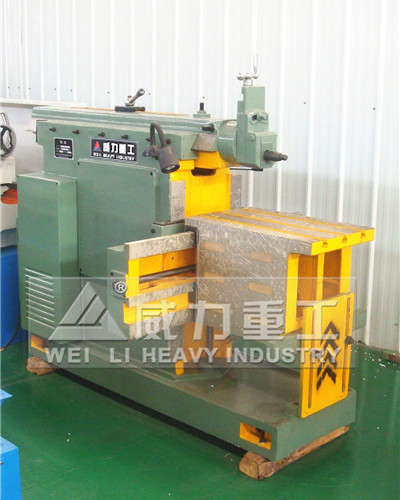

牛頭刨床是用來刨削中、小型工件的刨床，工作長度一般不超過lm。工件裝夾可調整的工作臺上或夾在工作臺上的平口鉗內，利用刨刀的直線往復運動（切削運動）和工作臺的間歇移動（進刀運動）進行刨削加工的。
牛頭刨床特點
牛頭刨床使用于刨削各種平面和成型面，適于單件和小批生產。床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。
主切削運動和進給運動均為液壓傳動，可無級調速，具有液壓過載保險裝置，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度高、油溫低、熱變形小、精度穩定、能適用強力切削和連續工作的需要，牛頭刨床工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高。
|
型號 |
單位 |
BC6085 |
|
最大刨削長度 |
mm |
850 |
|
滑枕底面到工作臺面的最大距離 |
mm |
400 |
|
工作臺最大橫向移動距離 |
mm |
710 |
|
工作臺最大垂直移動距離 |
mm |
360 |
|
工作臺上工作面尺寸 |
mm |
800×450 |
|
刀架行程 |
mm |
160 |
|
滑枕每分鐘往復次數 |
|
17、24、35、50、70、
100/15、20、29、42、58、83 |
|
工作臺機動進給量范圍 |
水平進給(12級/10級) |
mm |
2.5-3 |
|
垂直進給(12級/8級) |
mm |
0.12-1.5 |
|
工作臺快速移動速度水平進給 |
m/min |
1.2 |
|
垂直進給 |
m/min |
0.58-0.5 |
|
工作臺中央T型槽尺寸 |
mm |
22 |
|
主電機功率 |
Kw |
5.5 |
|
外形尺寸(長×寬×高) |
mm |
2950×1325×1693 |
|
包裝箱尺寸(長×寬×高) |
mm |
2470×1510×1800 |
|
整機重量 |
Kg |
2940 |
牛頭刨床操作
1，橫梁升降時須先松開鎖緊螺訂，工作時應將螺訂擰緊。
2，不準在機床運轉中調整滑枕行程。調正滑枕行程時，不準用敲打方法來松開或壓緊調整手把。
3，滑枕行程不得超過規定范圍。使用較長行程時不準開高速。
4，工作臺機動進給或用手搖動時，應注意絲杠行程的限度，防止絲杠、螺母脫開或撞擊損壞機床。
5，裝卸虎鉗時應輕放輕拿，以免碰傷工作臺。
BC6085機械牛頭刨床在使用的過程中需要進行調整，刨床調整包括刨床速度調整、刨床進給方向及進給量的調整、工作臺位置調整、刀架位置調整、滑枕導軌間隙調整、刀架滑板導軌間隙調整、 橫梁垂直導軌間隙調整、工作臺導軌間隙調整。
一、刨床速度的調整： 刨床切削速度由滑枕每分鐘的往復次數及滑枕的行程決定。 滑枕在每分鐘由不同的往返次數及若干種行程 時所具有的平均切削速度了，在刨床說明書里都有體現，詳細可參考刨床說明書。
1、滑枕行程的調整： 滑枕行程根據刨削面的長度確定。工件的刨削面長度 加刀具在刨削面兩端的越程，就是滑枕的行程。
2、滑枕每分鐘往復次數的調整： 滑枕每分鐘往復次數由變速手柄的位置確定。當按照報銷長度選定了滑枕行程后，就可以根據所選擇的切削速度來確定滑枕每分鐘的往復次數。 變動變速手柄位置時，必須使其定位正確可靠，并不得在刨床運轉中進行變速，以免損壞齒輪。
二、刨床臺進給方向及進給量的調整： 工作臺的水平或垂直進給方向，由工作臺進給方向選擇手柄的位置確定。將手柄撥在控制板的不同位置，工作臺的進給方向即是手柄位置處箭頭所示方向，手柄在空檔，即中央位置時，工作臺停止進給。注意：如刨床運動中變換工作臺進給方向，必須先使工作臺停穩后再換向，以免損傷機件。
三、工作臺位置的調整： 工作臺水平及垂直位置分別由工作臺水平位置調整軸端14及垂直位置調整軸端15調整。 調整工作臺位置時，應先將工作臺手柄16放在空檔位置上，然后再用搖把轉動調整軸端。 當工作臺作垂直位置調整時，必須先松開橫梁夾緊手柄12及工作臺前支撐導軌夾緊手柄13。 轉動調整軸端，工作臺的位置調整量為：水平調整軸端：回轉一周，工作臺水平移動6mm，刻度盤轉動一格：工作臺水平移動0.05mm。 垂直調整軸端回轉一周，工作臺水平移動2.4mm，刻度盤轉動一格自，工作臺垂直移動0.02mm。
四、刀架位置調整： 刀架位置由刀架手柄10調整，手柄回轉一周，刀架滑板移動4mm，轉動其刻度盤一格，刀架移動0.1mm。 刨削斜面時，刀架可以按需要回轉角度，此時先松開刀架轉盤的兩只夾緊 螺母。將刀架轉到所需角度后，再重新夾緊。
五、滑枕導軌間隙調整： 滑枕導軌間隙借導軌活動鑲條調整，松開鑲條固定螺釘及調整螺釘背冒調整鑲條至導軌間隙合適后，再重新擰緊。 滑枕導軌間隙應不大于0.04mm,而又保證滑枕運動輕快。
六、刀架滑板導軌間隙調整： 刀架滑板斜鐵上下端各有一個夾緊螺釘，調整間隙時，松開夾緊螺釘，調整斜鐵至間隙合適后，再重新擰緊。
七、 橫梁垂直導軌間隙調整： 松開鑲條固定螺釘及調整螺釘背冒，調整鑲條至導軌間隙合適后，再重新擰緊。橫梁垂直導軌間隙不大于0.04mm，而又保證橫梁運動輕快。
八、工作臺導軌間隙調整： 調整工作臺上導軌間隙應卸下壓板，精加工其固定接觸面至尺寸合適后，再重新裝。工作臺下導軌鑲條位置由螺釘及固定螺釘確定。調整間隙時，松開固定螺釘，調鑲條至間隙合適后，再重新擰緊。 調整工作臺前支撐導軌間隙應卸下導軌蓋板，精加工其固定接觸面尺寸至合適后，再重新裝上。
